Станок СО-1500

Серия СО 1500

Станок для резки плит из алюминиевых сплавов

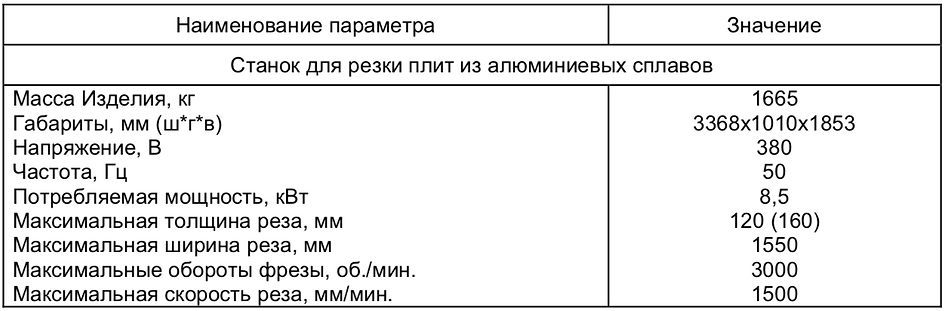

Характеристики

             Наименование                                                       Параметр

Масса изделия  кг                                                     1665

Габариты в мм(ш.г.в.)                                                3368х1010х1853

Напряжение  В                                                              380

Частота Гц                                                                        50

Максимальная толщина реза мм                          200

Максимальная длина реза мм                            4000

Фреза (диаметр, мм)

Фрезы  Karnasch или аналог                                  420         500          600

Толщина разрезаемой плиты, мм max                125         160          200

Посадочный диаметр фрезы на вал, мм            30           30            30

Ширина зуба фрезы, мм                                             4           4,2           4,6

Ширина реза снимаемого металла, мм                  5           5,5              6

Мощность привода вращения фрезы                  7,5            11

             Наименование                                                       Параметр

Привод фрезы                                                            Ременная передача

Скорость вращения фрезы, об/мин                      0-2850

Мощность привода подачи фрезы поз.4, кВт    0,18

Скорость подачи фрезы, мм/мин                         0-1500

Максимальная длина реза, мм                             0-4000

Система охлаждения фрезы                                 Масляный туман

Система улавливания стружки                             Поддон на роликах. Доп. опция пневмотранспорт.

Зажим заготовки                                                        Верхний при помощи пневмоприжимов

Указатель линии реза                                              Лазерный

Освещение рабочей зоны                                       Светодиодные лампы

Видео обзор станка:

Завод АКС является производителем оборудования. В составе нашего предприятия работает конструкторская группа, что позволяет нам внести изменения в конструктив станка , выбрать требуемый уровень автоматизации соответствующий задачам заказчика, также возможно проектировка оборудования с нулевого цикла. Оставляйте ваши заявки, мы рассмотрим возможность изготовления.

Станок поставляется в сборе с пультом управления, защитным коробом, механизмом подачи фрезы, пневма-прижимами плит, системой охлаждения фрезы, рабочий стол оснащен шаровыми опорами комплектом ЗИП и эксплуатационной документацией, а так же освещением рабочей зоны и лазерным указателем линии реза.

Станок дископильный для резки плит из алюминиевых сплавов 200 мм Завод АКС

Станок СО 1500 предназначен для резки алюминиевых плит.

По своему устройству представляет собой отрезной, диско-пильный станок, с механизированной подачей фрезы, возможностью управления скоростью подачи и вращения диска.



Отличительной особенностью станка серии СО 1500 является его возможность производить раскрой алюминиевых плит толщиной до 200 мм с точностью 0,3мм на один метр реза.

Станки серии СО 1500 выпускаться в различной модификации отличающиеся по ширине реза, для плит с габаритными размерами от полутора метровдо трех с половиной метров.



На Российском рынке не представлено оборудование с подобными характеристиками, а импортные аналоги стоят в разы дороже.



Cтанок комплектуется рольгангами с шаровыми опорами, что облегчает процедуру подачи заготовки в

рабочую зону, перемещение заготовки происходит по шариковым опорам, данное решение, в отличии

от роликовых рольгангов,  позволяет перемещать плиту по всей рабочей поверхности станка во всех направлениях. Мощная конструкция рамы станка и рольгангов позволяет спокойно обрабатывать плиты весом до трех тонн.



Станок СО 1500 оборудован двумя регулируемыми упорами с линейкой до полутора метров длиной, позволяющие фиксировать размер отрезаемой заготовки. Одна линейка стационарная вторая

регулируемая, перемещается в зависимости от ширины плиты.



Для удобства в работе установлен лазерный указатель , позволявший быстро и точно совместить разметку

на листе с линией реза.



Надежную фиксацию заготовки обеспечивает система пневматических прижимов, перемещающихся по

раме в зависимости от размера заготовки.



Для охлаждения фрезы применена система масляный туман. По сравнению с системой охлаждения

СОЖ, масляный туман обладает рядом преимуществ, такими как : небольшой расход (более низкие

потери на рассеивание), сухая стружка, отсутствует обширного загрязнения оборудования, снижаются

за траты на утилизацию отходов СОЖ ( их просто нет).



Стружка собирается в поддон расположенный в нижней части станка, для удобства чистки поддон

оборудован роликовой системой, что позволяет быстро и без усилий произвести его очистку.



 Завод АКС самостоятельно выполняет полный цикл по изготовлению оборудования от проектирования

до пусконаладки на площадке заказчика, что позволяет при необходимости учесть особенные

требований заказчика, такие как габаритные размеры или уровень автоматизации процессов и

изготовить станок по индивидуальному проекту.



Станок серии СО 1500 производства завода АКС– это оборудование позволяющие оптимизировать, ускорить работу и снизить затраты вашего производства. Станок будет востребован на инструментальных производствах, на предприятиях ВПК и гражданского авиа и кораблестроения, на металло-базах

занимающихся продажей алюминия.
