СОТ-450 ГПП

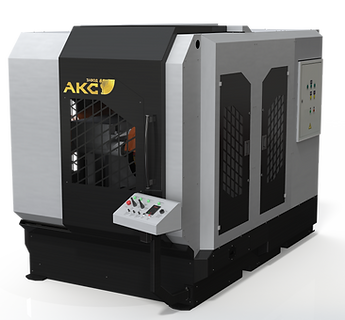

Станок СОТ-450 ГПП для отрезки литниково-питающей системы от отливок стального литья абразивным инструментом.

Характеристики станка:

Станок для отрезки отливок от литниковой системы ЛГМ ЛВМ
Станок для отрезки отливок лт литниковой системы ЛГМ ЛВМ СОТ-450 ГПП Завод АКС

Вертикальный

Горизонтальный

Наименование требования/параметры                                                                             Значение                       Размерность

Габаритные размеры рабочего стола (шир. х глуб.)                                                      600х700                                мм

 Габариты станка с выносными элементами (длина × ширина × высота)             3300х1977х2340                мм

Скорость перемещения исполнительных механизмов по всем трем осям

регулируемая                                                                                                                              0÷1600                              мм/мин

Абразивный круг, закрепленный на шпинделе                                                              500х4(6)х32                        мм

Глубина реза для круга диаметром                                                                                    500 200                                 мм

Уровень шума на рабочем месте                                                                                          80                                             дБ

Обеспечение точности отрезки  с помощью лазерной разметки                             ±0,3                                           мм

Мощность                                                                                                                                     35                                            кВт

Частота вращения шпинделя с кругом    в диапазоне                                                  1000÷2850                         об/мин

Перемещение круга гидравлическое электро-пропорциональное по оси Y        400                                            мм

 Перемещение стола гидравлическое электро-пропорциональное по оси X       450                                            мм

Перемещение круга  гидравлическое электро-пропорциональное по оси Z        450                                            мм

Плита магнитная ГОСТ 16525-87                                           320х800

 Регулирование скорости перемещения по оси Х             с пульта оператора

Исполнительные механизмы перемещения                      гидроцилиндры, штоки которых защищены от попадания абразива

Привод гидроцилиндров                                                          от отдельной гидростанции

 Вентиляция рабочей зоны                                                      Подключается к цеховой системе вентиляции

Степень защиты оборудования                                              IP54

Режим управления станком                                                     Ручной, при помощи пульта управления с джойстиками

Тиски пневматические                                                               Ширина губок  300                мм

Усилие прижима не менее                                                        40000  Н

Поворотный стол                                                                         в наличии

Обрабатываемые материалы                                                  высоколегированные стали

Станок для отрезки отливок, предназначен для отрезки отливок от литниково-питающих систем. Станок имеет пневматические тиски с гидравлическим усилением для зажима отливок, ручную подачу отрезного круга, механическую регулировку круга по высоте, конечные выключатели регулировки круга по высоте. Управление станком осуществляется одним оператором с пульта управления.

Конструкция станка имеет несущее сварное основание, обеспечивающее установку и крепление всех входящих в станок узлов и элементов. Для отрезки отливок используется круг отрезной по металлу 400-4-32 мм. Привод круга осуществляется электрическим двигателем мощностью 11 кВт через ременную передачу. Вертикальное перемещение круга осуществляется мотор-редуктором мощностью 0,75 кВт.

Подача отливки в зону отрезки осуществляется вручную через передачу "шестерня-рейка", а поперечное регулирование положения отливки регулируется так же вручную через передачу "винт-гайка". В систему включен лазерный указатель для позиционирования блока отливок относительно отрезного круга. Для удаления пылевыделений на станке предусмотрен пылеотводный патрубок для подключения к вытяжной системе и системе аспирации.

Обзор работы станка:

Схема станка:


Завод АКС является производителем оборудования. В составе нашего предприятия работает конструкторская группа, что позволяет нам внести изменения в конструктив станка , выбрать требуемый уровень автоматизации соответствующий задачам заказчика, также возможно проектировка оборудования с нулевого цикла. Оставляйте ваши заявки, мы рассмотрим возможность изготовления.
