ТЕХНОЛОГИЯ ЛИТЬЯ ПО ГАЗИФИЦИРУЕМЫМ И ВЫПЛАВЛЯЕМЫМ МОДЕЛЯМ
Формовочная линия
для крупногабаритного литья
Конструктивные особенности линии:
Размер опок и их количество зависит от производственной
программы заказчика.
В связи с тем, что опоки имеют сравнительно большой габарит, на линии не производится выбивка опок на кантователе. Залитую опоку, весом в несколько тонн, не очень удобно крутить в пространстве. Да и тяжелая отливка, выпадая из опоки, тянет за собой очень мощные приёмные грохата. Таким образом, такой технологический узел как кантователь в линии отсутствует.
Также в линии нет конвейера для перемещения опок – все опоки стационарны.
Третья конструктивная особенность линии для крупногабаритного литья – отсутствие формовочного вибростола.

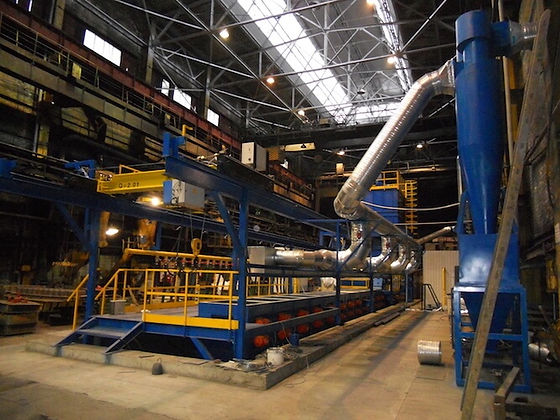

Автоматизированный формовочный комплекс для крупногабаритного литья по газифицируемым моделям производительностью до 250 тонн в месяц. Возможные габариты опок от 1000х1000 мм до 2400х2000 мм h=2000 мм
Комплект формовочного оборудования с двумя виброопоками для малых серий крупногабаритного литья.
Как работает такое оборудование?
Все опоки оснащены вибраторами и подключены к одному формовочному пульту, на котором оператор выбирает номер опоки и производит формовку. Подача формовочного песка из бункера производится за счет дозатора, который перемещается по путям и может формовать любую опоку выбранную оператором. На дозаторе находится выносной пульт, с которого формовщик производит формовку.
Выбивка опок производится через пневмоклапана, установленные в дне опоки.
Формовщик выбирает номер опоки на центральном пульте и дает команду выбивка. Клапана открываются и формовочный песок самотеком поступает в вибротранспортер, расположенный под опокой, а песок транспортируется в систему регенерации песка.
Отливка, скраб и прочий мусор остаются на дне сетчатой корзины в опоке и вместе с корзиной извлекаются при помощи цеховой кран-балки. Отливка и мусор удаляются, корзина ставится обратно в опоку и цикл формовки повторяется.
Формовочный песок, пройдя стадию охлаждения и обеспыливания, также, подается на повторное использование.
Чтобы произвести отливку габаритом (например 2 м) необходимо:
•вырезать из блока строительного пенополистирола элементы отливки;
•склеить их в блок с литниковой системой;
•модельный блок (кластер) покрыть противопригарной краской и посушить;
•произвести формовку модельного блока и получить готовую отливку.
Отсутствие в формовочной линии таких узлов как кантователь, формовочный вибростол, конвейер передвижения опок – снижает стоимость формовочной линии.
Конструктивное решение - из опоки сделать виброопоку - решает одну из главных задач формовочного оборудования - без потерь передать вибрацию к опоке.
 |  |  |
|---|---|---|
 |
